波形护栏板造作流程是怎么样的？
波形护栏的每一个组成部门，蕴含波形护栏板、立柱、柱帽、螺栓和垫片等每一个零件都在防护安全上起着沉要的作用，那么波形护栏造作流程是怎么样的呢？
所以每一个零件的造作过程都要经过千锤百炼能力成型，
为防护人生就是搏官方网站性命安全起作用。高速公路护栏板就能很好的�；じ咚俟飞闲谐档陌踩�。由于它的结构比力单一，
仅由两片钢护栏板与夹放在两者之间的立柱组成,
而这两片护栏板形似波浪，被业界称作“波形护栏板”，波形护栏价值比力适中。在高速公路运行通顺时，它能够通过这两根柱子支持地面，
既能�；す飞闲惺怀盗镜陌踩�
又能够使之看起来比力美观，实用性与美观性无形中融为一体。当车辆碰撞到护栏时，它能够通过立柱横梁的变形来阻止车辆的失控，
使车辆会回到正常的轨路，�；こ盗竞统丝偷陌踩�。
我们先介绍波形护栏板的造作过程：第一，波形护栏要拔取优质的钢材，只有优质的钢材能力保险起防护的作用。
将拔取好的优质钢材放入机械中进入带钢筹备，为下一过程做筹备。
第二，要钢材进行打孔分段，要把稳的是A级的护栏板是九孔的，B级的护栏板是10孔的，
所以分歧级此外护栏板要放入分歧的机械进行打孔，不要误放。

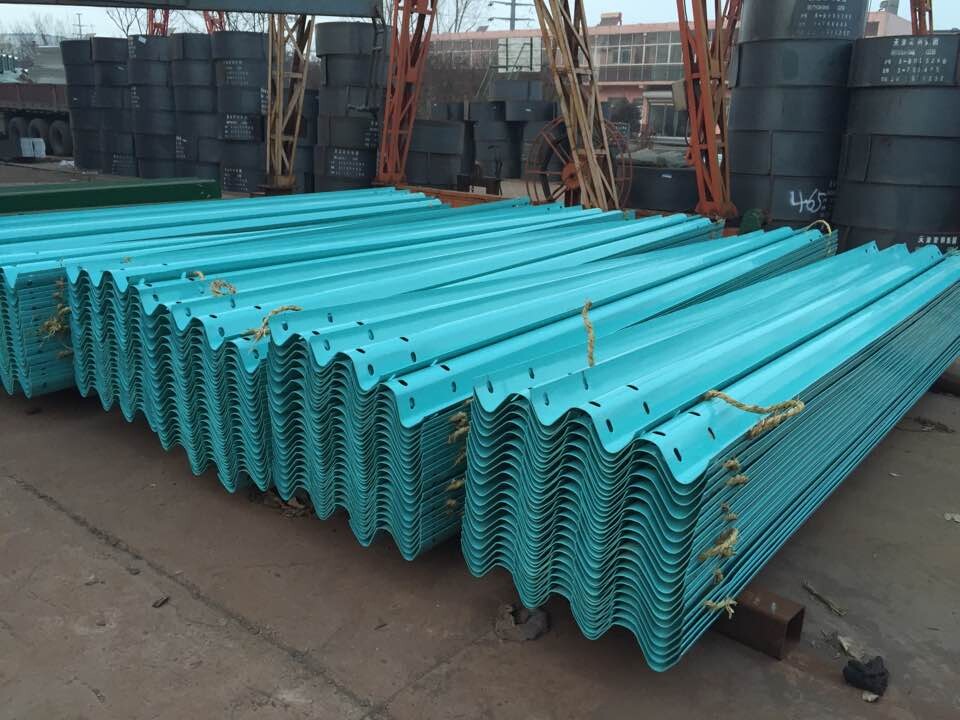

第三，要对已经打孔分段的钢材折弯，造作成两波的或者是三波的波形护栏板，波形护栏板的样子就根基成型了。

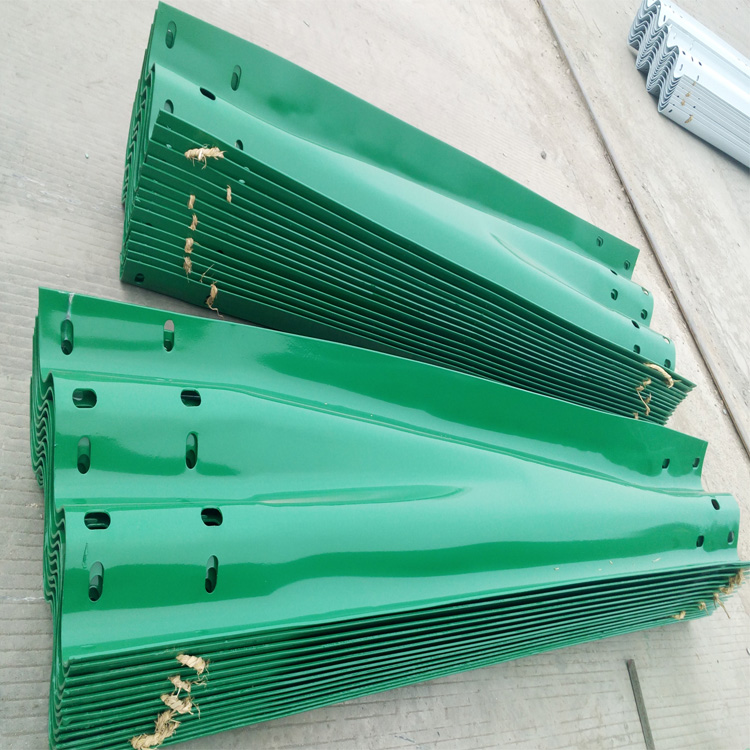

第四，凭据客户对波形护栏板的表表处置要求来进行造作，
造作方式有镀锌的、喷塑的还有镀锌+喷塑的，分歧的表表处置方式有分歧的造作步骤。波形护栏的造作过程看似单一，但每一个流程的造作都影响波形护栏板最终的质量，
所以，每一个过程都极度沉要。高质量是出产厂家出产的首要主张，也是客户首要的要求。
在这里我们也要提醒各位开车的人士，波形板护只是一种防护措施，
并不能百分之百的�；こ丝偷陌踩�，开车的时辰要集中把稳力，为自己的人身安全掌管，从源头上断绝变乱的产生。
波形护栏资料及造作工序
造作工序：优质钢板，经镀锌、喷塑处置。
加工步骤：为保障波形梁截面状态正确，应选取冷弯加工成型的步骤，为使波形梁相互顺利搭接，要求拼接螺栓孔在波形梁成型后一次冲孔实现。
工艺过程
成型护栏板→脱脂→水洗→酸洗→水洗→浸助镀溶剂→烘过问热→热镀锌→整顿→冷却→钝化→漂洗→干燥→检验
有关工艺过程注明
(1)脱脂
可选取化学去油或水基金属脱脂洗濯剂去油，达到护栏板齐全被水浸润为止。
(2)酸洗
可选取H2SO4 15%，硫脲0.1%，40～60℃或用HCl 20%，六次甲基四胺1～3g/L，20～40℃进行酸洗。参与缓蚀剂可预防基体过侵蚀及削减铁基体吸氢量。
脱脂及酸洗处置不好会造成镀层附着力不好，镀不上锌或锌层脱落。
(3)浸助镀剂
也称结合剂，可维持在浸镀前护栏板拥有肯定活性，以加强镀层与基体结合。NH4Cl 15%～25%，ZnCl2 2.5%～3.5%，55～65℃，5～10min。
为削减NH4Cl挥发可适当参与甘油。
(4)烘过问热
为了预防护栏板在浸镀时由于温度急剧升高而变形，并除去残存水分，预防产生爆锌，造成锌液爆溅，预热通常为120～180℃。
(5)热镀锌
要节造好锌液温度、浸镀功夫及护栏板从锌液中移出的速度。温度过低，锌液流动性差，镀层厚且不均匀，易产生流挂，表观质量差；温度高，锌液流动性好，锌液易脱离护栏板，
削减流挂及皱皮景象产生，附着力强，镀层薄，表观好，出产效能高；但温度过高，护栏板及锌锅铁损严沉，产生大量锌渣，影响浸锌层质量，锌耗大，甚至无法施镀。
在统一温度下，浸镀功夫长，镀层厚。分歧温度，要求同样的厚度时，高温浸镀所需功夫长。
通常厂家为了预防护栏板高温变形及削减由于铁损造成锌渣，都选取450～470℃，0.5～1.5min。有些工厂对护栏板选取较高温度，但要避开铁损顶峰的温度领域。
为了提高在较低温度下热浸镀液的流动性，预防镀层过厚，并提高镀层表观，时时参与0.01%～0.02%的纯铝。铝要少量屡次参与。
(6)整顿
镀后对护栏板整顿重要是去除表表余锌及锌瘤，用震荡或手工步骤均可。
(7)钝化
主张是提高护栏板表表抗大气侵蚀机能，削减或耽搁白锈出现功夫，维持镀层拥有优良的表观。都用铬酸盐钝化，如Na2Cr2O7 80～100g/L，硫酸3～4ml/L。
(8)冷却
通常用水冷，但温度不成过低，预防护栏板，出格是铸件由于激冷回缩产生基体组织开裂。
(9)检验
镀层表观光亮、详细、无流挂、皱皮景象。厚度检验可选取涂层测厚仪，步骤比力轻便。也可通过锌附着量进行换算得到镀层厚度。
结合强度可选取弯曲压力机，将样件作90～180°弯曲，应无裂纹及镀层脱落。也可用沉锤敲击检验。
